Comunicazione
Tecnologia di comunicazione Fibra
Tecnologia di comunicazione cablata proprietaria. Fibra unisce l'affidabilità dei cavi alla libertà della connessione radio. Caratteristiche principali:
- Comunicazione bidirezionale.
- Sistema antisabotaggio avanzato.
- Cifratura a blocchi con chiave mobile.
- Notifiche istantanee.
- Configurazione da remoto tramite le app Ajax.
Connessione cablata
cavo a quattro fili
Connessione
in qualsiasi punto della linea Fibra Transmitter Fibra può essere installato dopo un hub, un rivelatore, una tastiera o una sirena.
Lunghezza della linea Fibra
fino a 2,000 m Quando si utilizza il cavo a doppino intrecciato U/UTP cat.5.
Calcolare la lunghezza della linea nell'impianto Comunicazione crittografata
Tutti i dati salvati e trasmessi sono protetti da cifratura a blocchi con chiave mobile.
Collegamento di dispositivi cablati
Configurazioni supportate
- tapparella
- tamper antisabotaggio
- dispositivo cablato con 15 tipi di eventi

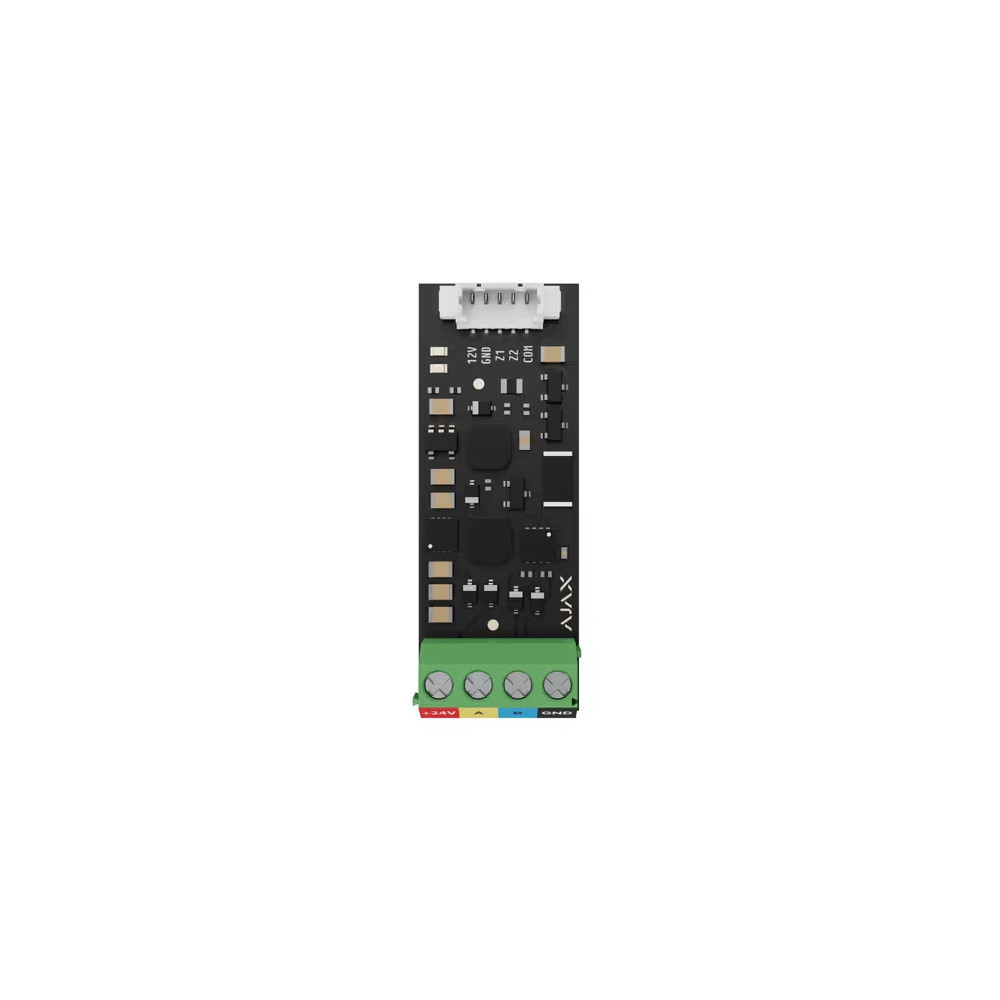

Contatti del connettore
- 12V: uscita di alimentazione per un rilevatore cablato
- GND: messa a terra
- Z1–Z2: ingressi per la connessione di dispositivi cablati
- COM: ingresso comune per il collegamento dei contatti di segnale di un rilevatore cablato
Transmitter Fibra dispone di 2 ingressi (Z1 e Z2) per collegare il rilevatore cablato utilizzando lo schema AATT (cioè Allarme Allarme Tamper Tamper).
Tipi di connessioni
NO, NC, EOL, 2EOL, 3EOL Con una resistenza EOL totale da 1 kΩ a 40 kΩ con incrementi di 100 Ω.
Lunghezza cavo
fino a 3 m Quando si utilizza un cavo di segnale con un conduttore in rame da 0,22 mm².
Modalità operativa
a impulsi, bistabile
Tipi di eventi
15 tipi di eventi dei dispositivi cablati
- Allarme tamper
- Intrusione
- Incendio
- Aiuto d'urgenza
- Pulsante antipanico
- Allarme fuga di gas
- Malfunzionamento
- Allagamento
- Rottura del vetro
- Alta temperatura
- Bassa temperatura
- Mascheramento
- Codice coercizione (apertura)
- Vibrazione (sensore sismico)
- Custom
Regolabile da un PRO o da un utente con diritti di amministratore nell'app Ajax.
Suggerimenti
Transmitter Fibra deve essere installato nella custodia del rilevatore cablato. Il modulo richiede uno spazio con le seguenti dimensioni minime: 40 × 15 × 12.2 mm
Protezione antisabotaggio
Protezione contro la contraffazione
autenticazione del dispositivo
Rilevamento istantaneo dei danni alla linea
Valido per le connessioni EOL, 2EOL o 3EOL.
Rilevamento della perdita di connessione
entro 36 s Tra l'hub e Transmitter Fibra. Può essere modificato nelle impostazioni dell'hub.
Alimentazione
Linea Fibra
7–30 V⎓, fino a 200 mA L'hub alimenta il modulo.
Uscita verso il dispositivo cablato collegato
10,5–15 V⎓, fino a 50 mA (consumo di corrente massimo totale) Una linea di alimentazione da Transmitter Fibra.
Scheda
Dimensioni
40 × 15 × 12.2 mm
Peso
6 g
Temperature di funzionamento
da −25 °C a +50 °C
Umidità massima ammissibile
fino al 75%
Protezione dalle scosse elettriche
Classe II
Set completo
Transmitter Fibra Cavo accessorio a 5 pin Guida rapida
Certificazioni e conformità alle normative
Transmitter Fibra
Informazioni aggiuntive
Conformità agli standard
Garanzia
24 mesi
